Angeregt durch den Einsatz von HELTEC Mesh Node T114 habe ich für den 3,7 Volt Li-Po Akku das Lademodul TP5100 auf einer kleinen Lochstreifenraster-Platine verlötet.
Die Eingangspannung von 12 Volt erfolgt mit einem Steckernetzteil.

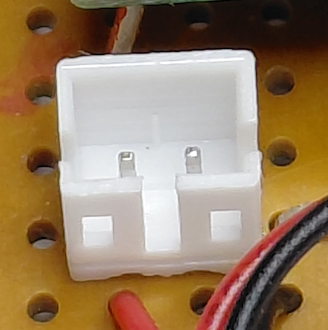

Der Ausgang ist mit dem Steckergehäuse JST-XH 2,5mm und einem zweiadrigen Stecker JST 1,25mm beschaltet.

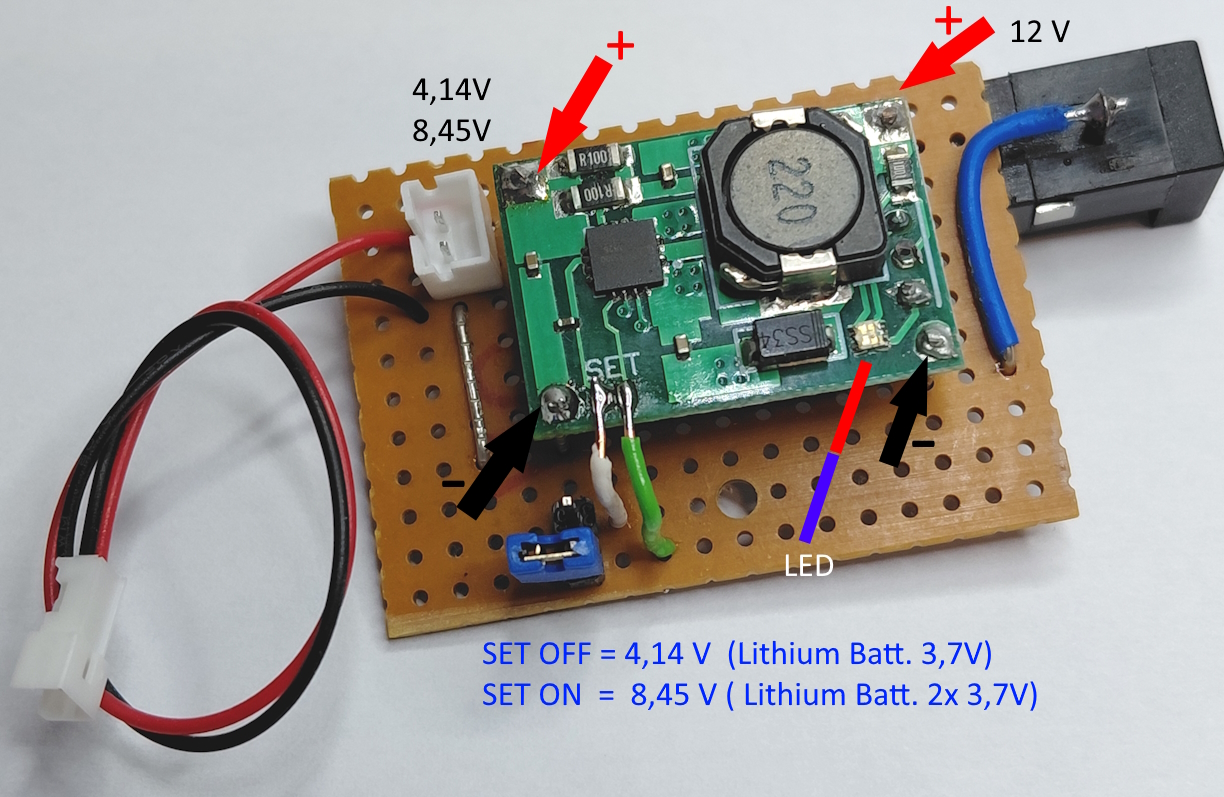

Die Ladespannung kann mit dem SET- Stecker auf 4,14 Volt für 3,7 V Akku oder 8,45 Volt an für zwei 3,7 Volt Akkus in Reihenschaltung eingestellt werden.
Der Ladestrom wird über die zwei parallel geschalteten Widerstände R100 auf 2 Ampere eingestellt. Für 1 Ampere muss ein Widerstand entfernt werden.

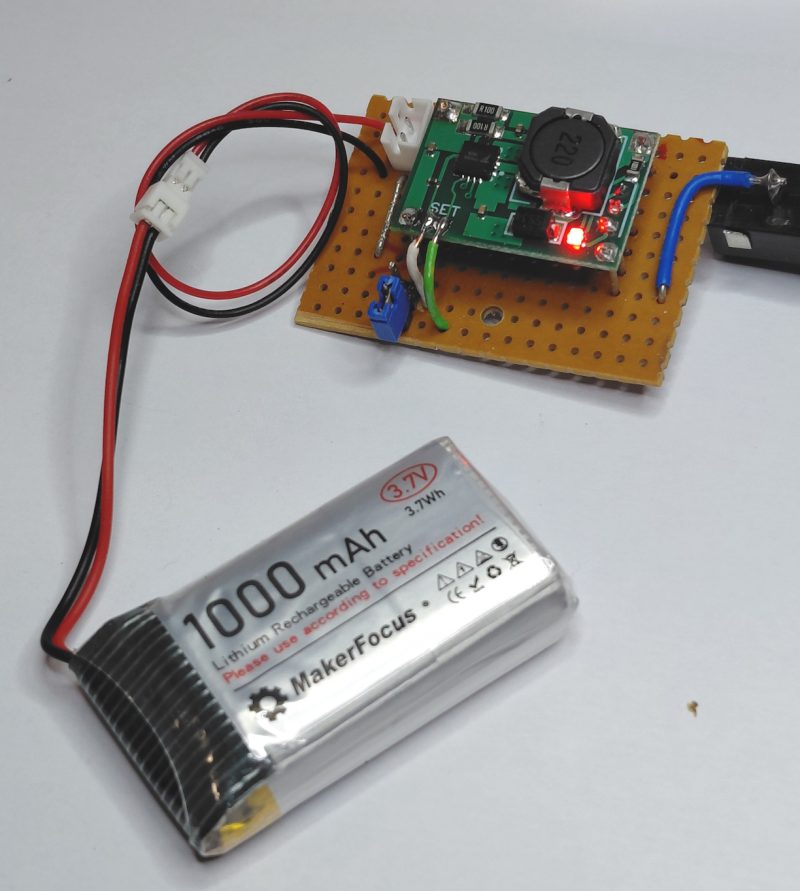

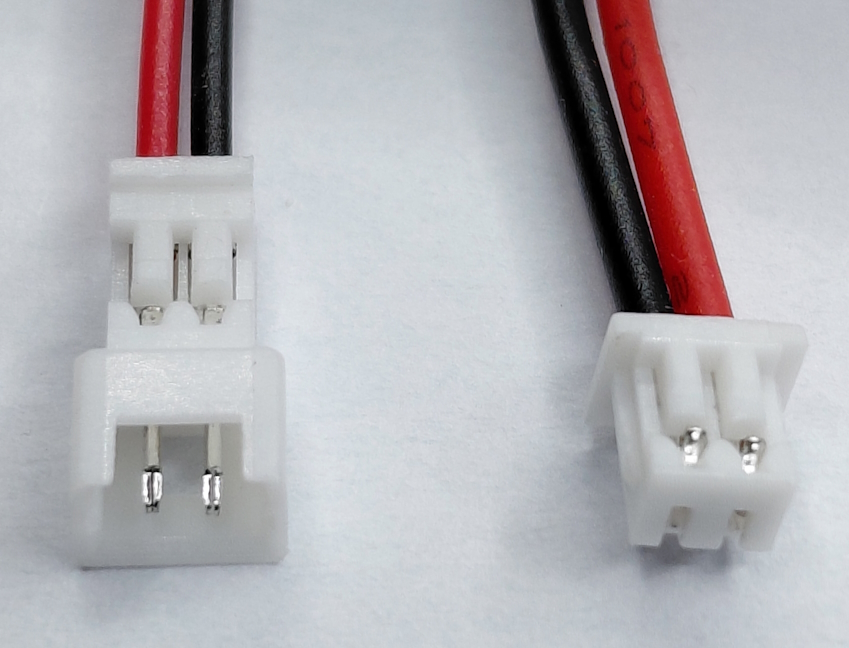

Für den Steckeranschluss des 3,7 Volt Volt Akkus ist ein Gegenstück/Buchse Typ JST 1,25mm erforderlich!

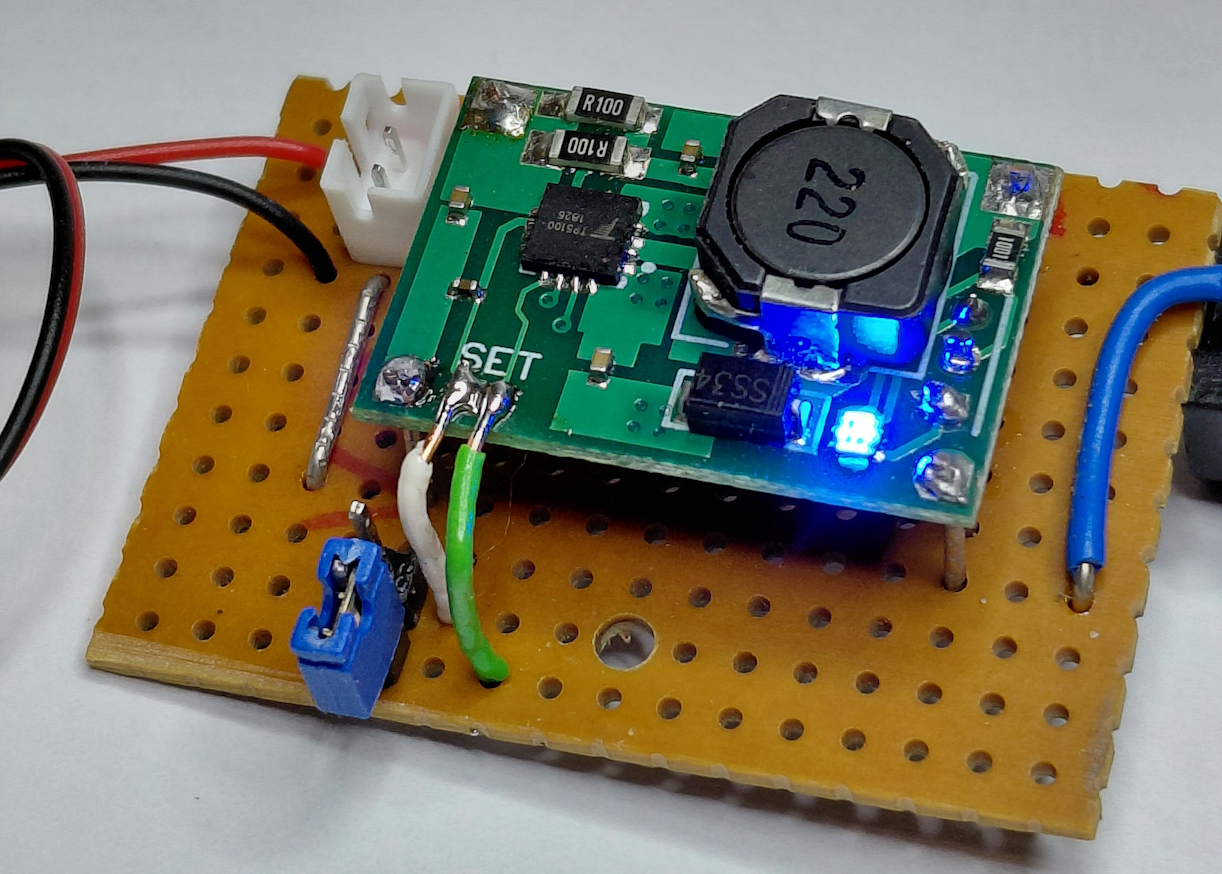

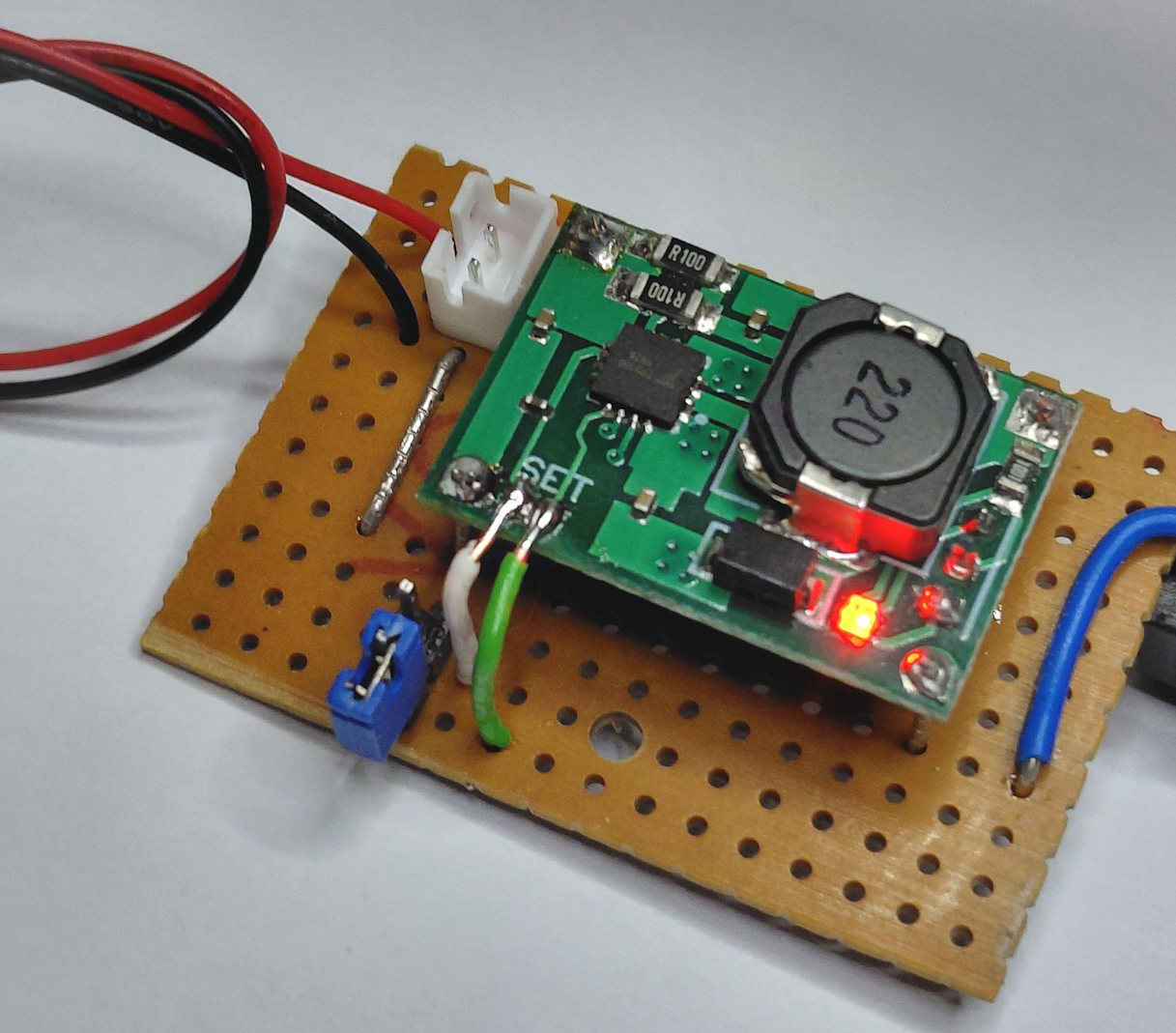

Die auf dem Lademodul befindliche LED leuchtet während des Ladevorgangs rot , und blau wenn der Akku vollständig geladen ist.
Copyright Bilder: Hans Lissy, DG4OP
