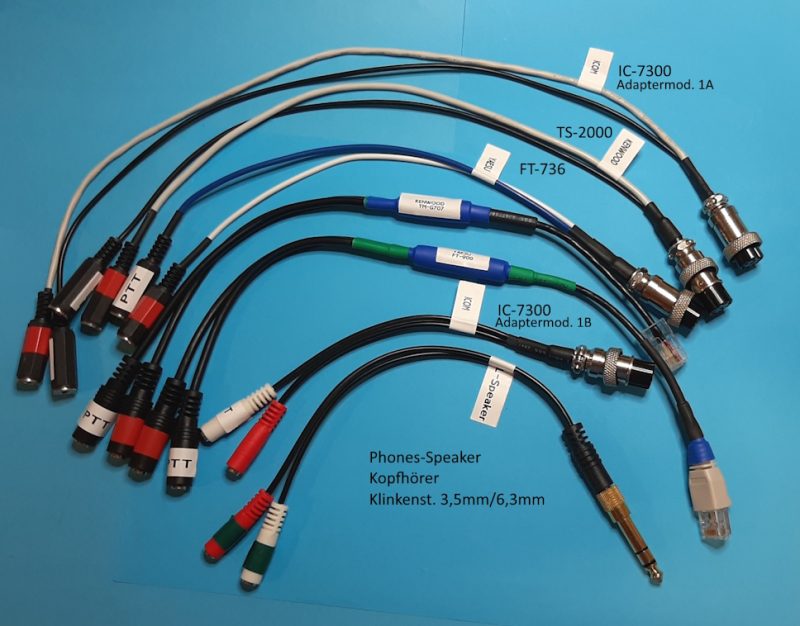

Das Vorschaubild zeigt meine selbstgebauten Adapter für ICOM, Kenwood und Yaesu.
Bauteile: 8- polige Mikrofonstecker, RJ-45 Stecker 8-polig, Klinkenbuchsen 3,5 mm, abgeschirmtes 4-adrige Kabel,

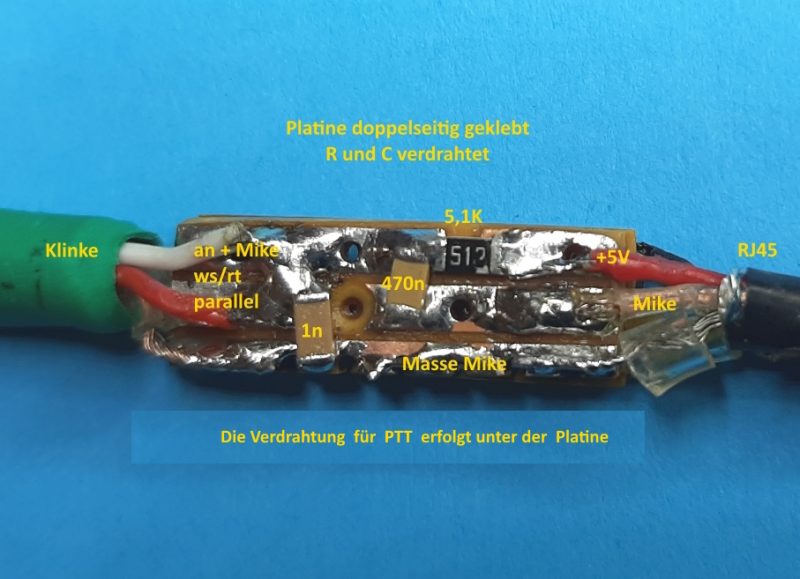

SMD- Kondensatoren und Widerstände, Lochrasterplatine 2,5mm, Schaltbilder für die Mikrofonbuchse.
Dazu ein einfaches PC- Headset und für die PTT ein massiver Fußschalter !

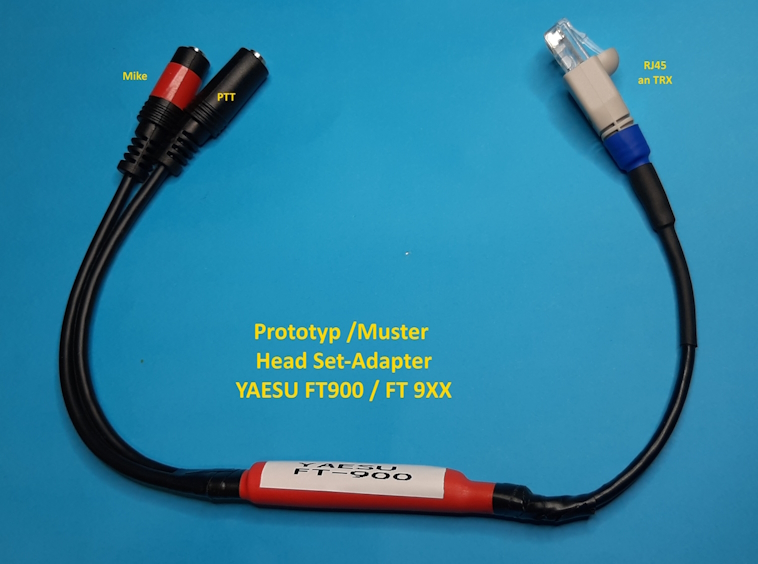

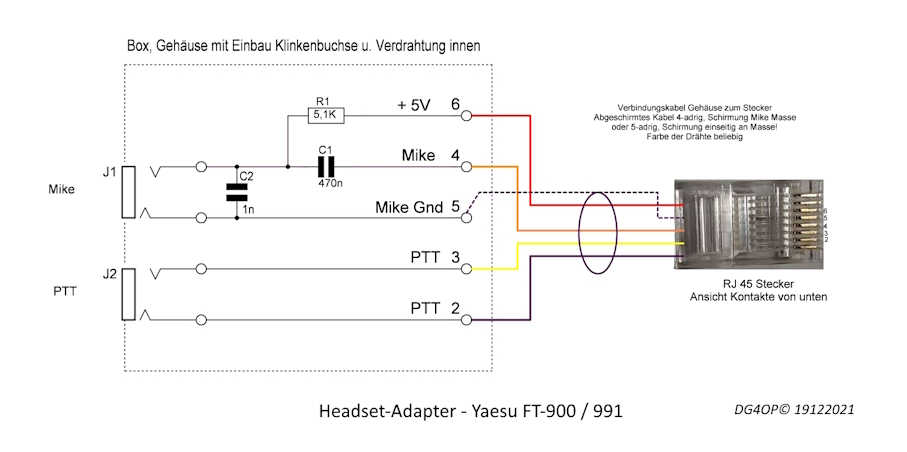

Ein Beispiel ist hier der Musteraufbau für Yaesu FT-900/Ft-991.
Copyright Bilder: Hans Lissy, DG4OP
